아우디(Audi)A7,SQ5(BITURBO) 엔진 3.0 TDI 터보차저정보<명준 Turbo ATD>

 3.0 TDI biturbo의 고장은 전자식엑츄에이터의 고장 또는 이물질유입에 의한 임펠라손상

터보관련문의: 010 6294 3481

---

 정품신품터보와 터보엑츄에이터

중국산터보, 모조터보, 중고터보는 취급하지 않습니다.

엔진형식과 차대번호로 문의를 하면 보다 상세한 정보를 제공할 수 있습니다.

전자식엑츄에이터정품판매(재고유 별도 문의)

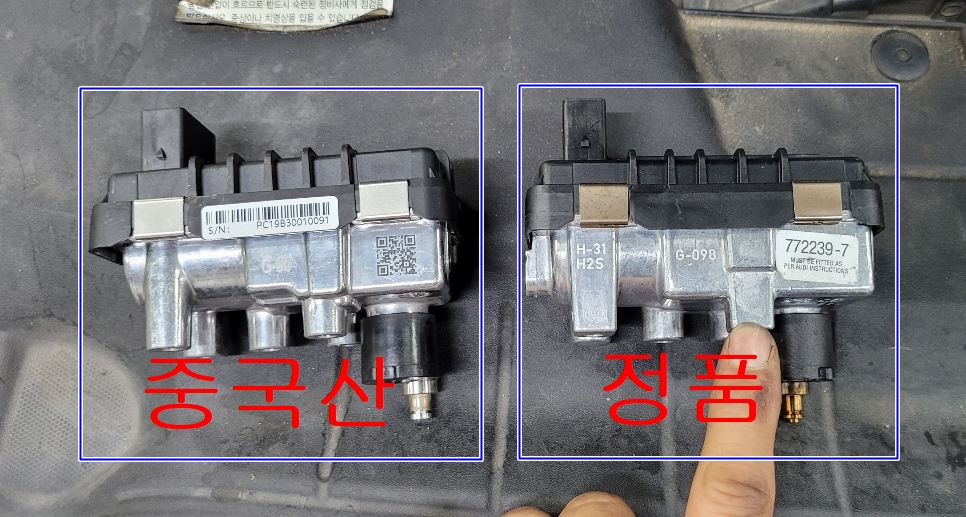

중국산은 듀티값으로 작동, 오바부스터의 방지기능이 없습니다. 터보본체고장 및 엔진고장으로 이어집니다.

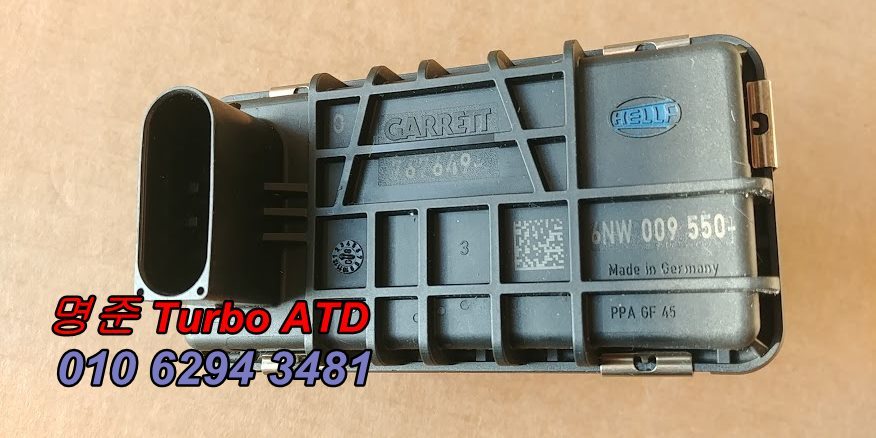

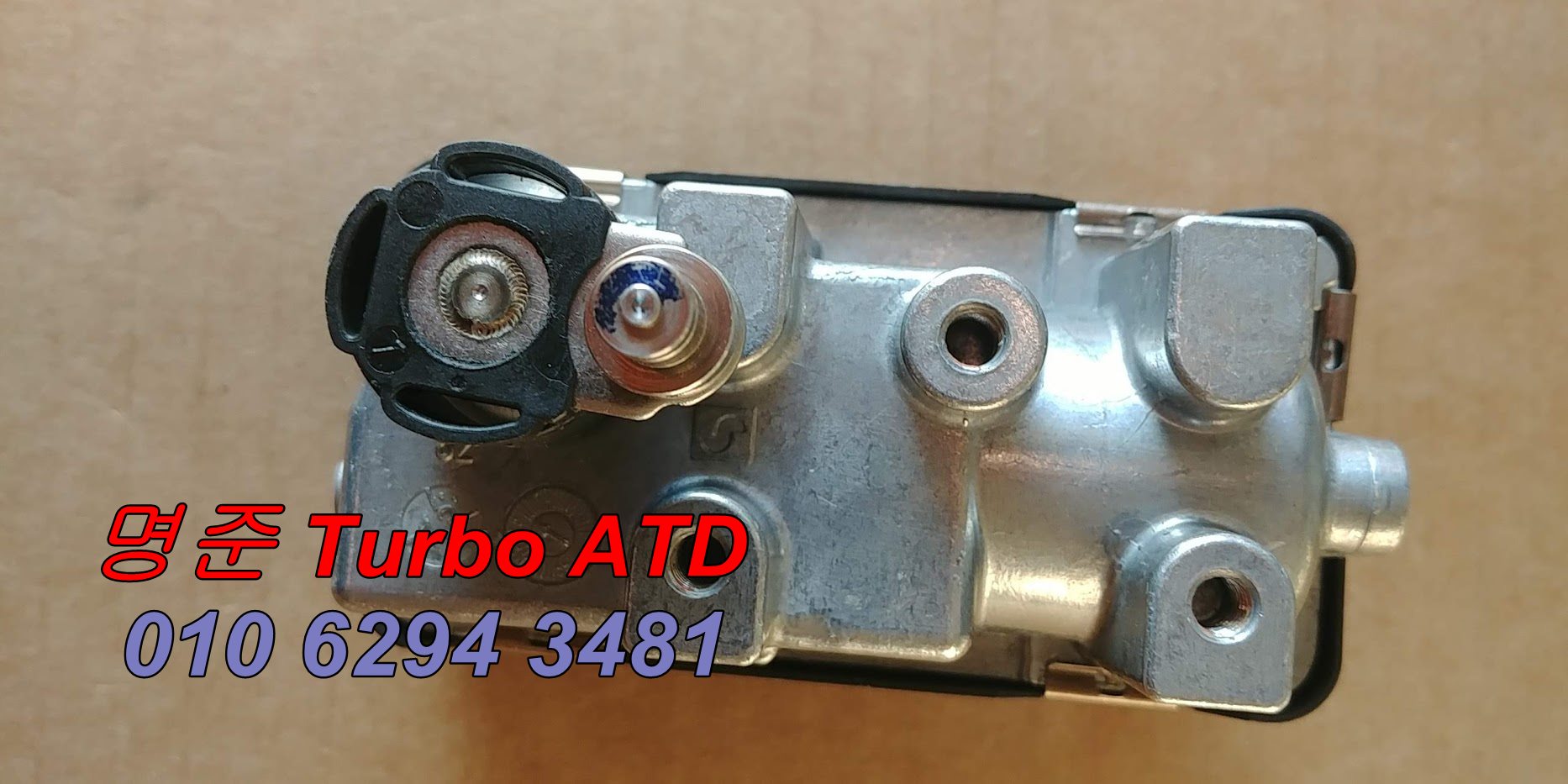

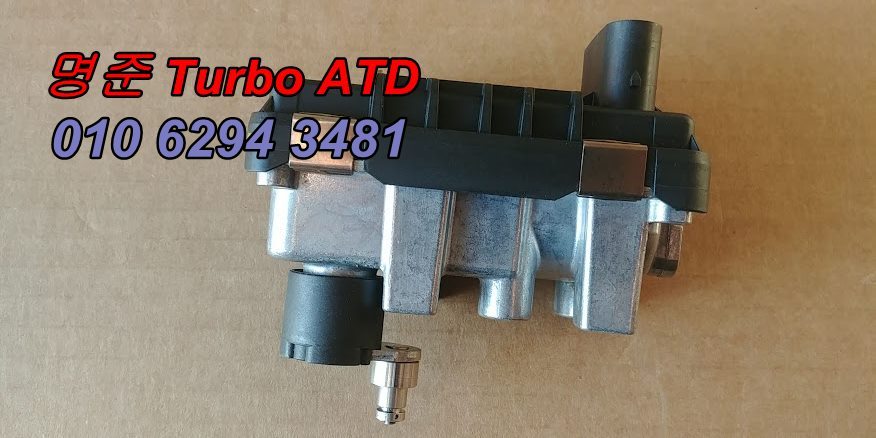

아래가 정품엑츄에이터

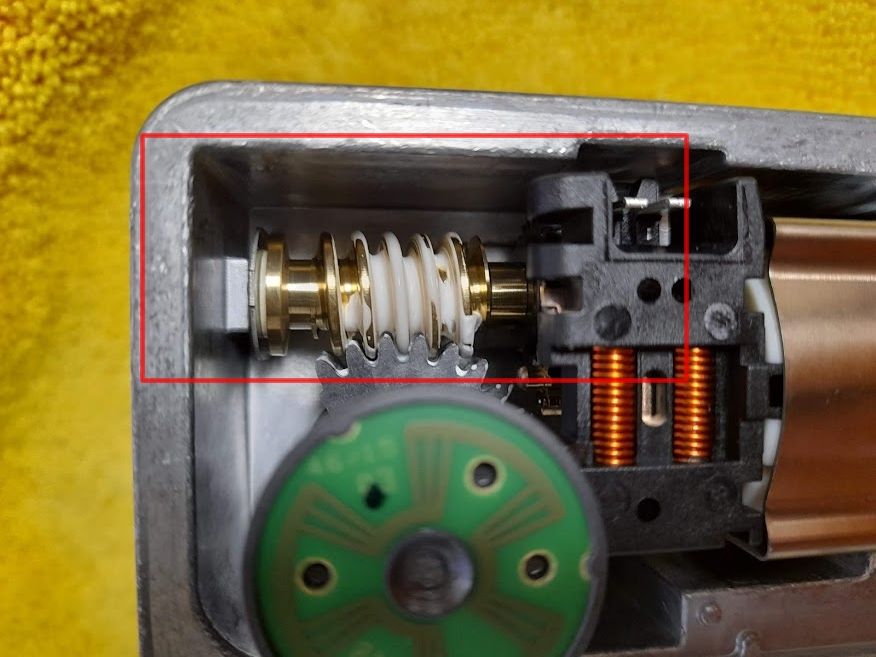

정품엑츄에이터 웜기어는 금속체입니다.

터보차저규격:  GT30(LP터보) + GTB17(HP터보) ,2967ccm 230kw 313Ps

엔진형식: CGQB, CVUB, CVUC (Euro 5 대응)

     신형: CVUA, CVUC, CVUB



장착차종

AUDI A7 Sportback (4GA, 4GF) 3.0 TDI quattro 11.11 230kw 313Ps/340Ps 2967ccm

AUDI SQ5 (8R) SQ5 TDI quattro 12.12 230kw 313Ps/340Ps 2967ccm



터보고장의 원인은 전자식 엑츄에이터가 대부분이고 경우에 따라 웨스트게이트진공유닉

그리고 맵핑의 경우 완파로 이어집니다.

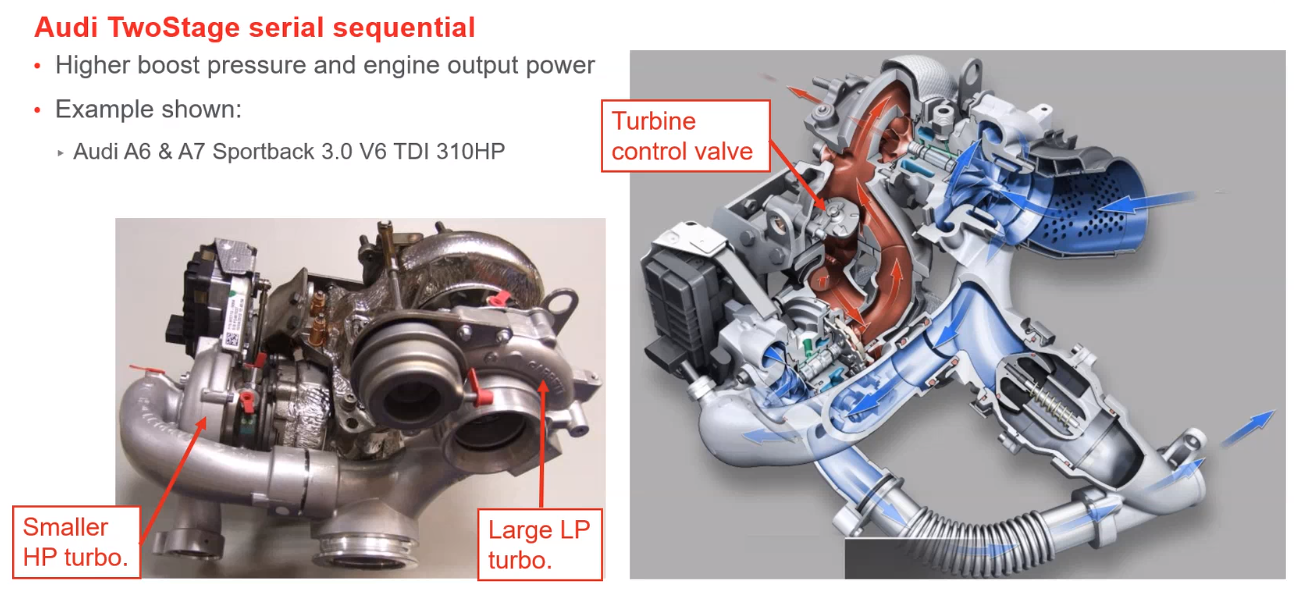

터보차저가 엔진의 뒤쪽에 붙여있습니다. 튜원시니컬터보



터보가 하나가 아니라 두개가 맞대어 붙여있습니다.-상세한 그림은 아래에....



아래는 고장난 터보상태



부서진 임펠라상태





터보차저 무게 26kg













탈부착이 어렵습니다.

 SQ5











엔진스펙입니다.





동일한 3.0TDI엔진이라도 고성능용이므로 실린더, 블록, 인젝트, 워터펌프등 부품이 상이하게 다릅니다.

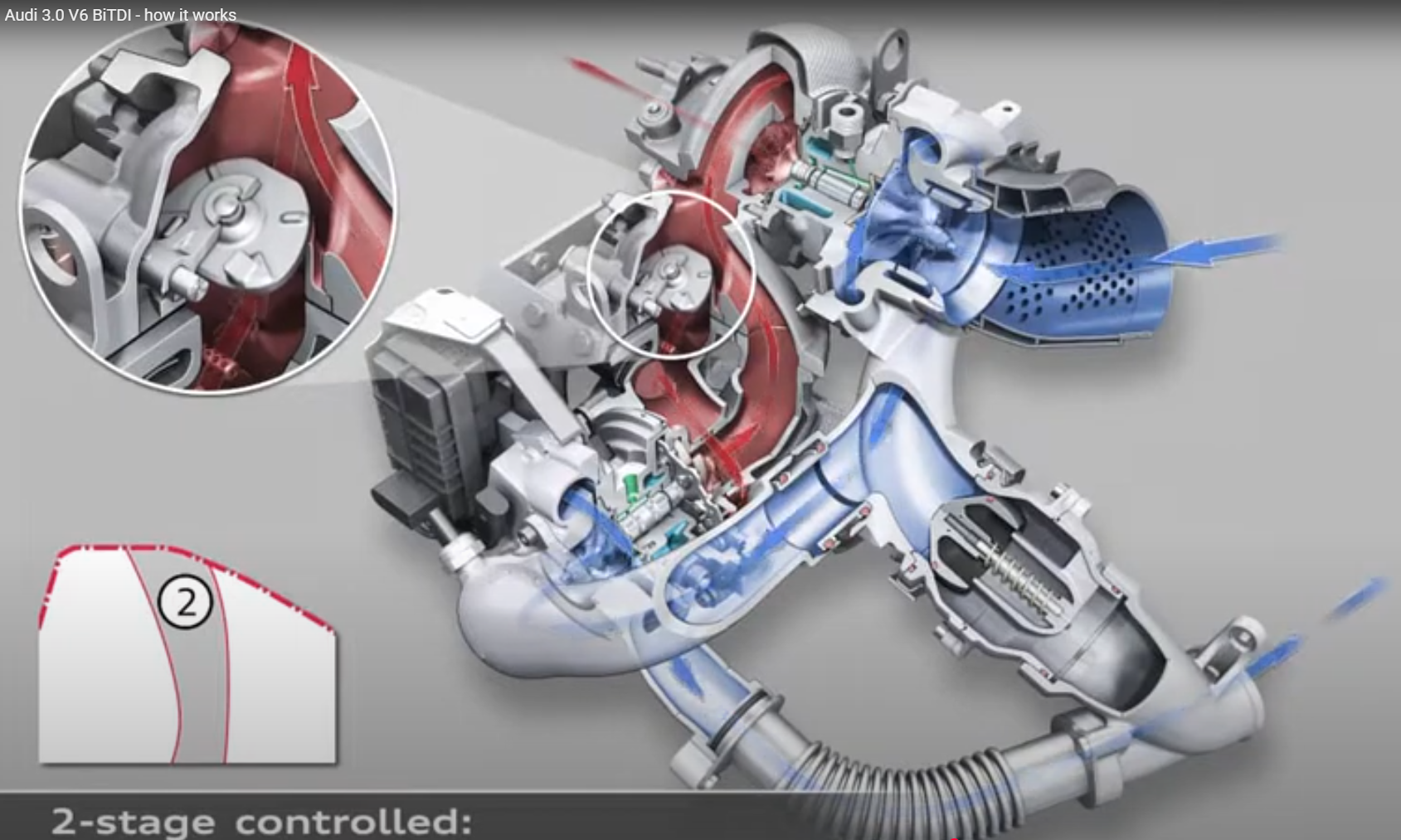

터보차저의 작동원리를 보여주는 동영상

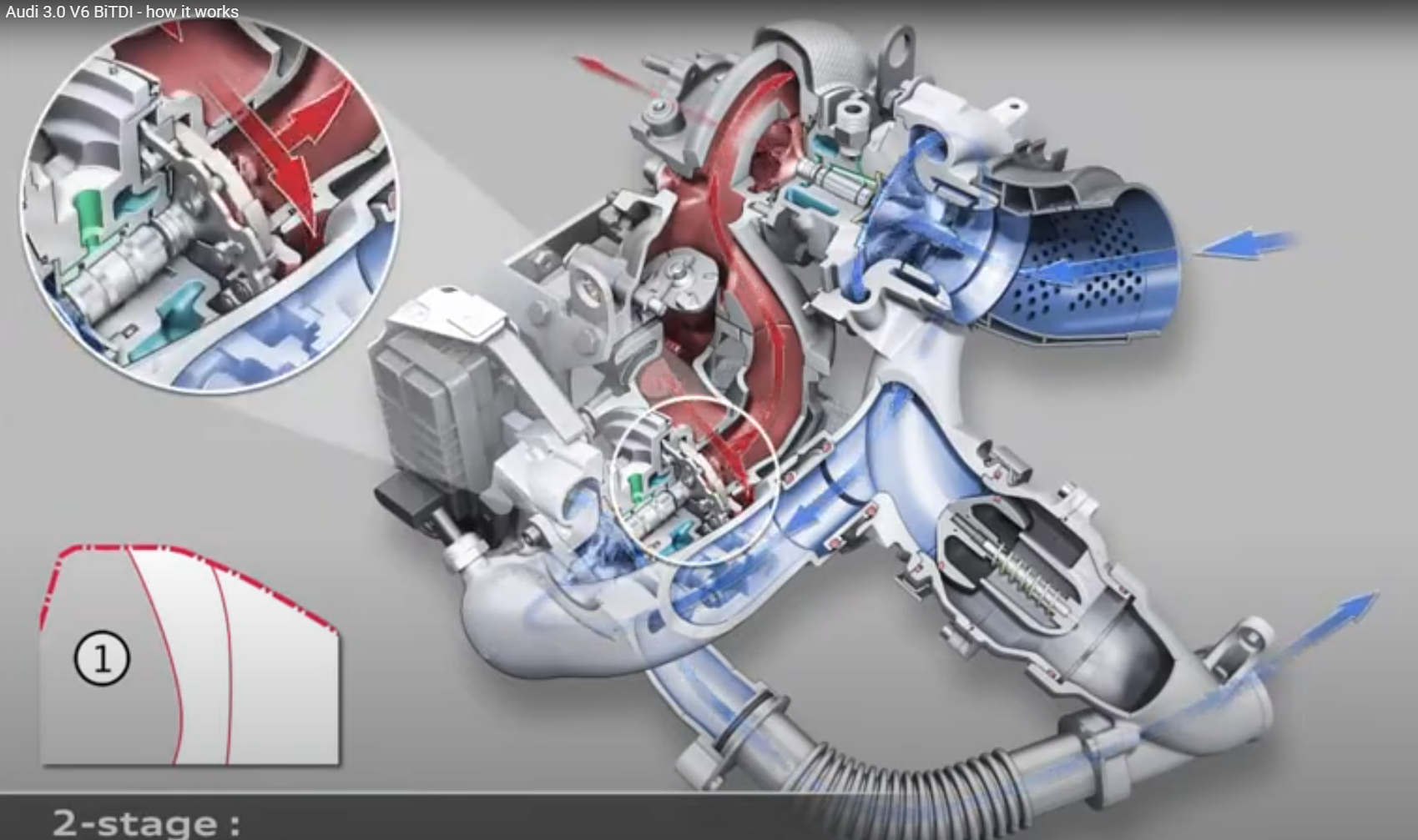

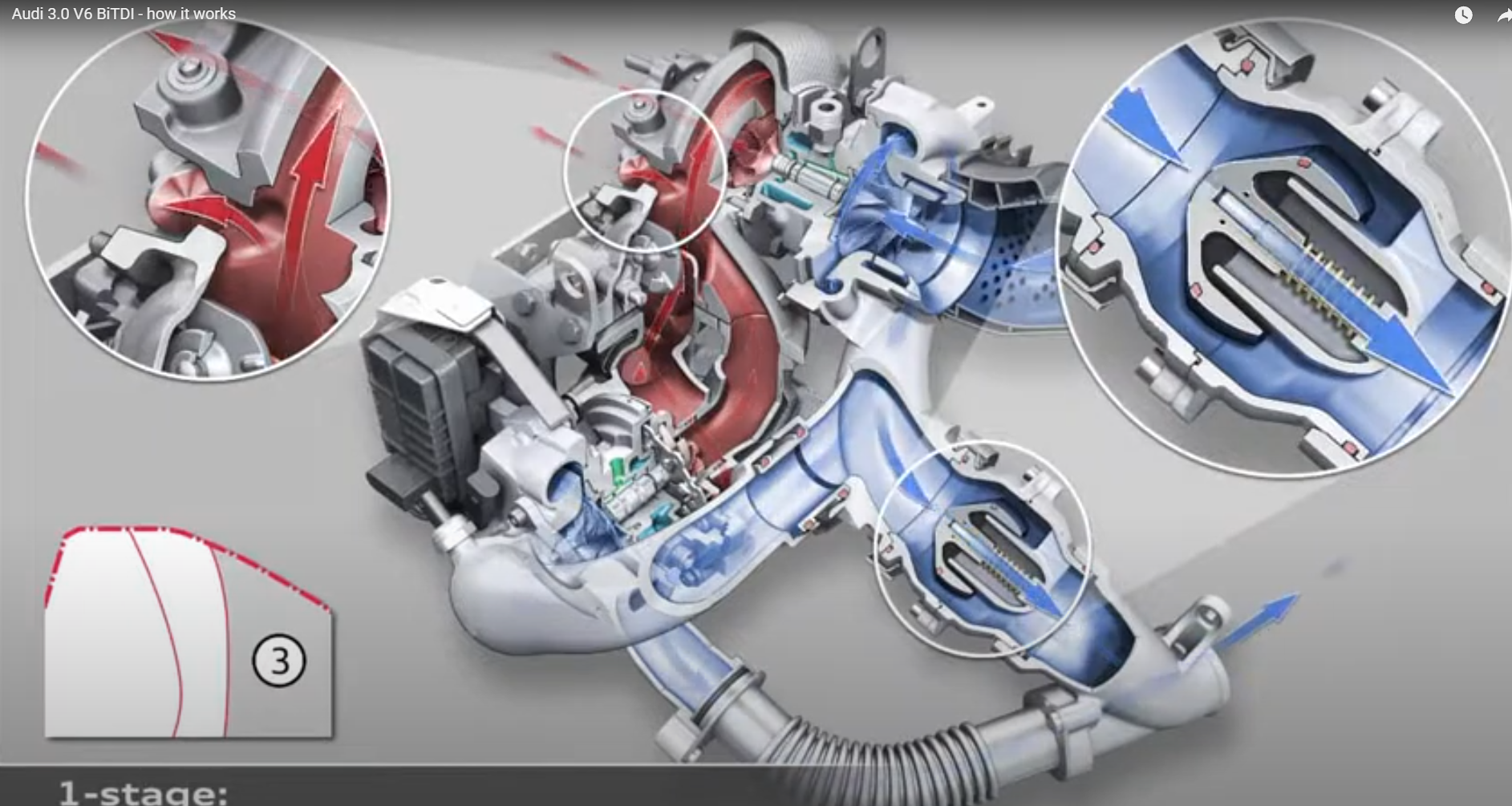

터보차저가 작동하는 구간별 흐름도









LP터보는 진공식엑츄레이터형식, HP터보는 전자식엑츄레이터가 부착된 형식





또한 키로수가 많거나 고알피엠을 자주 사용하는 경우 아래 부품도 고장을 일으킵니다.













진공라인 부품도



터보차저부품도
